PPHD153 Máquina de perforación e perforación de placas de prensa hidráulica CNC
| NON. | Nome do elemento | parámetros | ||
| 1 | capacidade de perforación | 1500 kN | ||
| 2 | Tamaño máximo da placa | 1500 × 775 mm | ||
| 3 | Rango de espesor da placa | 5～25 mm | ||
| 4 | Estación | Número de matrices de perforación e mecanografía | 3 | |
| 5 | capacidade de procesamento | Diámetro máximo do punzón | φ30 mm | |
| Para aceiro Q345, σ B ≤ 610mpa, φ 30 × 25 mm (diámetro × grosor da placa) Para aceiro Q420, σ B ≤ 680mpa, φ 26 × 25 mm (diámetro × grosor da placa) | ||||
| 6 | capacidade de marcado | capacidade de marcado | 800 kN | |
| 7 | Tamaño dos caracteres | 14 × 10 mm | ||
| 8 | Número de caracteres nun grupo | 10 | ||
| 9 | Marxe mínima do burato | 25 mm | ||
| 10 | Número de abrazaderas | 2 | ||
| 11 | Presión do sistema | Alta presión | 24 MPa | |
| Baixa presión | 6Mpa | |||
| 12 | Presión atmosférica | 0,5 MPa | ||
| 13 | Potencia do motor da bomba hidráulica | 22 kW | ||
| 14 | Número de eixes NC | 2 | ||
| 15 | Velocidade do eixe X e Y | 18 m/min | ||
| 16 | Potencia do servomotor do eixe X | 2 kW | ||
| 17 | Potencia do servomotor do eixe Y | 2 kW | ||
| 18 | Modo de refrixeración | refrixeración por auga | ||
| 19 | Potencia total | 26 kW | ||
| 20 | Dimensións da máquina (L x A x A) | 3650 × 2700 × 2350 mm | ||
| 21 | Peso da máquina | 9500 kg | ||
1. A punzonadora hidráulica CNC PPHD53 ten unha forza de punzonado de ata 1500 KN. Ten tres posicións para matrices e pódese instalar con tres conxuntos de matrices de punzonado ou só con dous conxuntos de matrices de punzonado e unha caixa de caracteres. A matriz é doada de substituír e a impresión é nítida.

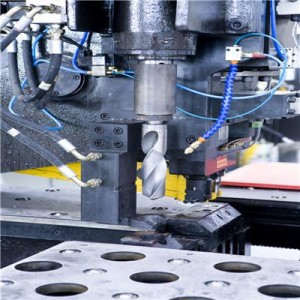

2. Equipado cun cabezal de perforación CNC, que adopta un motor especial de conversión de frecuencia do fuso de tipo de forte sobrecarga, e o motor acciona o fuso de perforación para que xire a través dunha correa síncrona. O servomotor acciona a alimentación do cabezal de perforación CNC, e o avance rápido, o avance de traballo e o retroceso rápido da broca están controlados polo sistema CNC e realízanse automaticamente.
3. A máquina ten dous eixes CNC: o eixe X é o movemento esquerdo e dereito da abrazadera, o eixe Y é o movemento dianteiro e traseiro da abrazadera e a mesa de traballo CNC de alta rixidez garante a fiabilidade e a precisión da alimentación.
4. Tanto os eixes X como os Y usan guías lineais de precisión, que teñen unha gran carga, alta precisión, longa vida útil das guías e poden manter a alta precisión da máquina durante moito tempo.
5. Empregue a combinación de lubricación centralizada e lubricación distribuída para lubricar a máquina, de xeito que a máquina estea sempre en boas condicións de funcionamento.

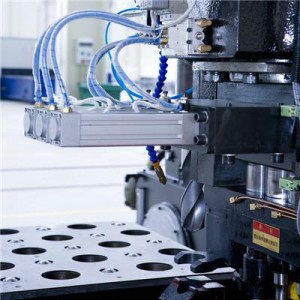

6. A placa está suxeita por dúas potentes abrazaderas hidráulicas e móvese rapidamente para o seu posicionamento.
7. O sistema de control adopta o último sistema CNC de Siemens, SINUMERIK 808D ou o PLC de Yokogawa, con alta fiabilidade, diagnóstico cómodo e funcionamento sinxelo.
8. A placa procésase e colócase rapidamente, é doada de operar, ocupa pouco espazo e ten unha alta eficiencia de produción.
| NON. | Nome | Marca | País |
| 1 | Servomotor de CA | Delta | Taiwán, China |
| 2 | PLC | Delta | |
| 3 | Válvula de descarga electromagnética | ATOS/YUKEN | Italia / Taiwán, China |
| 4 | Válvula de alivio | ATOS/YUKEN | |
| 5 | Válvula direccional electromagnética | JUSTMARK | Taiwán, China |
| 6 | Placa de confluencia | SMC/ERC | Xapón
|
| 7 | Válvula de aire | SMC/ERC | |
| 8 | Cilindro | SMC/ERC | |
| 9 | Dúplex | AirTAC | Taiwán, China |
| 10 | Ordenador | Lenovo | China |
| NON. | Nome | Marca | País |
| 1 | Servomotor de CA | Delta | Taiwán, China
|
| 2 | PLC | Delta | |
| 3 | Válvula de descarga electromagnética | ATOS/YUKEN | Italia / Taiwán, China
|
| 4 | Válvula de alivio | ATOS/YUKEN | |
| 5 | Válvula direccional electromagnética | JUSTMARK | Taiwán, China |
| 6 | Placa de confluencia | SMC/ERC | Xapón
|
| 7 | Válvula de aire | SMC/ERC | |
| 8 | Cilindro | SMC/ERC | |
| 9 | Dúplex | AirTAC | Taiwán, China |
| 10 | Ordenador | Lenovo | China |
Nota: O anterior é o noso provedor fixo. Está suxeito a ser substituído por compoñentes da mesma calidade doutras marcas se o provedor anterior non pode subministrar os compoñentes en caso de algún problema especial.
