Máquina de perforación CNC de alta velocidade PH1610A de chapa Imaxe destacada

Perforadora CNC de alta velocidade PH1610A de chapa

Introdución á aplicación do produto

Úsase principalmente para estruturas de aceiro, fabricación de torres e industria da construción.

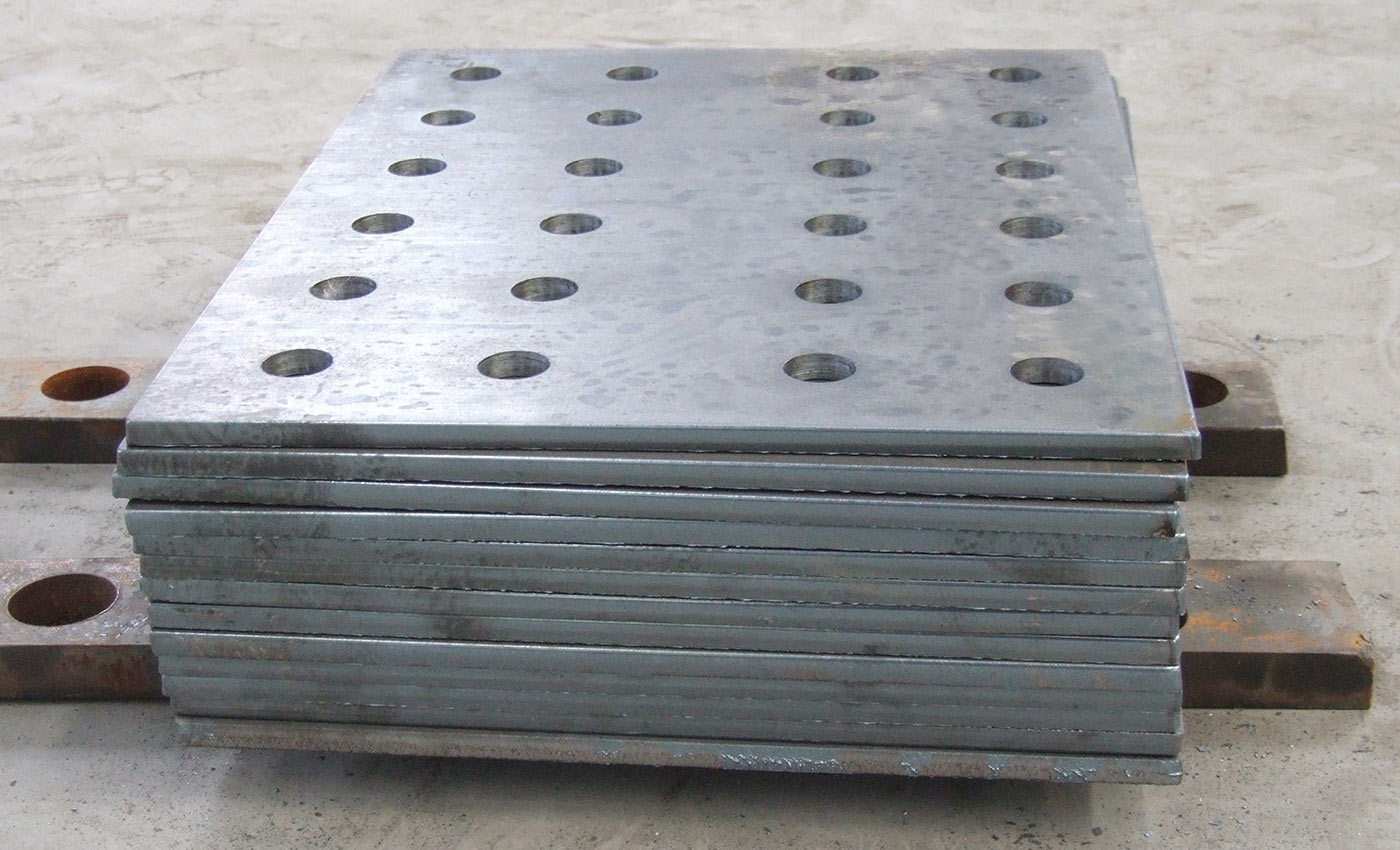

A súa función principal é perforar buratos e roscar parafusos en placas de aceiro ou barras planas.

Alta precisión de mecanizado, eficiencia de traballo e automatización, especialmente axeitado para a produción de procesamento versátil.

Servizo e garantía

Envíanos un correo electrónico

por SGS Group

Empregados

299

Persoal de I+D

Patentes

154

Propiedade de software (29)

Detalle do produto

Control do proceso do produto

Clientes E Socios

Perfil da compañía

Parámetros do produto

No.	Item	Parametro
1	MáximoPratotamaño	1600mm× 1000 mm
2	Plate rango de espesores	10mm～60mm
3	Diámetro máximo de perforación	φ40 mm
4	Diámetro máximo de rosca	20mm
5	Número de posicións de ferramentas no almacén	6
6	R máximoPMde fuso	3000r/min
7	Marxe mínima do burato	25mm
8	Número de abrazaderas	2
9	Spresión do sistema	6Mpa
10	Apresión ir	0,5Mpa
11	Número de eixes NC	5
12	Modo de refrixeración do sistema hidráulico	Refrixeración por aire
13	Modo de arrefriamento da ferramenta	Refrixerado por aceite (micro)
14	Dimensións da máquina (L×W×H)	3900mm× 4300mm× 2800mm
15	Peso da máquina	9000kg

Detalles e vantaxes

1. O cabezal de perforación CNC adopta un servomotor especial de eixo cunha forte capacidade de sobrecarga, e o motor impulsa o fuso de perforación para xirar a través da correa síncrona.
2. O carril de guía lineal con rolo de alto rodamento é adoptado para a guía móbil da cabeza de perforación, que ten unha boa rixidez, alta carga estática e capacidade de carga dinámica, garantindo a calidade da calidade do burato das placas de materiais e a vida útil da ferramenta. .

Máquina de perforación CNC de alta velocidade de chapa 5

3. O cilindro de suxeición de perforación utilízase para comprimir e colocar a placa de material ao perforar a cabeza eléctrica.
4. A mesa de traballo componse do eixe Y na capa inferior e do eixe X da capa superior.

Máquina de perforación CNC de alta velocidade de chapa 6

5. Os dous conxuntos de abrazaderas teñen a superficie de posicionamento da placa de material.
6. Está composto por cilindro hidráulico, placa de localización, asento de apoio, etc., e colócase ao lado da placa deslizante do eixe x.
7. O sistema hidráulico está composto por depósito de aceite, motor, bomba de aceite, válvula solenoide e canalización hidráulica.
8. O sistema de refrixeración de micro lubricación MQL é o máis avanzado do mundo.
9. O sistema de control adopta SINUMERIK 808D, o último sistema de control numérico de Siemens, que ten alta fiabilidade, diagnóstico cómodo e fácil operación.

Lista de compoñentes clave externalizados

NON.	Nome	Marca	País
1	Servomotor AC	Siemens	Alemaña
2	Fuso	Kenturn/CÉLULAS	Taiwán, China
3	Sistema de control numérico	Siemens	Alemaña
4	Guide	HIWIN/HTPM	Taiwán, China / China
5	Interruptor mecánico	Schneider	Francia
6	Contactor	empresa TE	Francia
7	Interruptor de motor	empresa TE	Francia
8	Cadea de apoio	JFLO	China
9	Válvula solenoide	JUSTMARK/YUKEN	Taiwán, China
