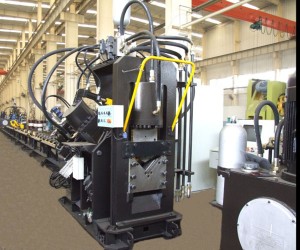

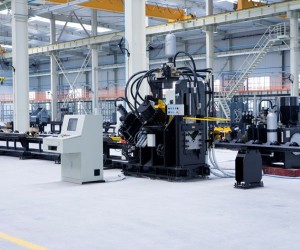

Máquina de corte de perforación de aceiro angular CNC APM2020
| NON. | Elemento | Parámetros |
| 1 | Tamaño do ángulo | ∠63*63*4～∠200*200*20 mm |
| 2 | Diámetro máximo de perforación | φ26 mm (20 mm de grosor, Q345) |
| 3 | Forza nominal de perforación | 1100 kN |
| 4 | Cantidade de cabezal de perforación por lado | 3 |
| 5 | A cantidade de fila de perforación por lado | arbitrariedade |
| 6 | A cantidade do grupo de caracteres | 4 grupos |
| 7 | Dimensión dos caracteres | 14 × 10 mm (10) |
| 8 | Forza de marcado nominal | 1030 kN |
| 9 | Lonxitude máxima do ángulo bruto | 14 m |
| 10 | Modo de corte | Cizalladura dunha soa folla |
| 11 | Forza de corte nominal | 4300 kN |
| 12 | Cantidade de eixes CNC | 3 |
| 13 | A lonxitude máxima do ángulo rematado | 12 m |
| 14 | Método de refrixeración da estación hidráulica | refrixeración por auga |
| 15 | Velocidade de alimentación angular | 40 m/min, a eficiencia é duns 1000 buratos/hora |

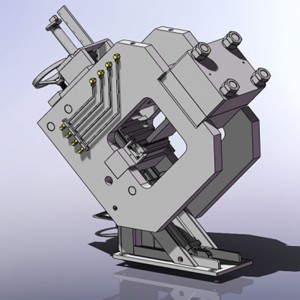

1. A unidade de perforación adopta unha estrutura pechada, que é moi ríxida.
2. O mecanismo de corte dunha soa folla garante que a sección de corte estea limpa e que a separación de corte sexa doada de axustar.
3. O carro de alimentación CNC está suxeito por unha abrazadera pneumática para moverse e posicionarse rapidamente. O ángulo é accionado por un servomotor, accionado por piñón e cremalleira e guía lineal, con alta precisión de posicionamento.
4.
4. Esta máquina ten un eixe CNC: o movemento e o posicionamento do carro da pinza de alimentación.
5. A tubaxe hidráulica adopta a estrutura de virola, o que reduce eficazmente as fugas de aceite e mellora a estabilidade da máquina.
6. É doado de programar por ordenador. Pode mostrar a figura da peza e o tamaño das coordenadas da posición do burato, polo que é doado de comprobar. É moi cómodo gardar e chamar o programa, mostrar o gráfico, diagnosticar o fallo e comunicarse co ordenador.
| Nº de serie | Nome | Marca | País |
| 1 | Servomotor de CA | Panasonic | Xapón |
| 2 | Módulo de orientación | Mitsubishi | Xapón |
| 3 | PLC | Mitsubishi | Xapón |
| 4 | Válvula de descarga | ATOS/YUKEN | Italia/Taiwán |
| 5 | Válvula de alivio | ATOS/YUKEN | |
| 6 | Válvula direccional electrohidráulica | ATOS/YUKEN | |
| 7 | Válvula solenoide de inversión | ATOS/YUKEN | |
| 8 | Válvula de dirección única | ATOS/YUKEN | |
| 9 | Placa de válvulas | SMC/ERC | Xapón |
| 10 | Válvula de aire | SMC/ERC | |
| 11 | Cilindro | SMC/ERC | |
| 12 | Articulación tripla | SMC/ERC | |
| 13 | Ordenador | LENOVO | China |
Nota: O anterior é o noso provedor estándar. Pode ser substituído por compoñentes da mesma calidade doutras marcas se o provedor anterior non pode subministrar os compoñentes en caso de algún problema especial.
A nosa empresa fabrica máquinas CNC para o procesamento de diversos perfís de aceiro, como perfís de barra angular, vigas en H/canles en U e placas de aceiro.
| Tipo de negocio | Fabricante, Empresa comercial | País/Rexión | Shandong, China |
| Produtos principais | Propiedade | Propietario privado | |
| Total de empregados | 201 – 300 persoas | Ingresos anuais totais | Confidencial |
| Ano de establecemento | 1998 | Certificacións (2) | |
| Certificacións de produtos | - | Patentes (4) | |
| Marcas rexistradas (1) | Principais mercados |
|
| Tamaño da fábrica | 50.000-100.000 metros cadrados |
| País/Rexión da fábrica | Nº 2222, Avenida do Século, Zona de Desenvolvemento de Alta Tecnoloxía, Cidade de Jinan, Provincia de Shandong, China |
| Número de liñas de produción | 7 |
| Fabricación por contrato | Servizo OEM ofrecido, servizo de deseño ofrecido, etiqueta do comprador ofrecida |
| Valor da produción anual | 10 millóns de dólares estadounidenses – 50 millóns de dólares estadounidenses |
| Nome do produto | Capacidade da liña de produción | Unidades reais producidas (ano anterior) |
| Liña de ángulo CNC | 400 conxuntos/ano | 400 conxuntos |
| Serra de perforación de vigas CNC | 270 conxuntos/ano | 270 conxuntos |
| Máquina de perforación de placas CNC | 350 conxuntos/ano | 350 conxuntos |
| Máquina perforadora de placas CNC | 350 conxuntos/ano | 350 conxuntos |
| Lingua falada | Inglés |
| Número de empregados no departamento comercial | 6-10 persoas |
| Prazo medio de entrega | 90 |
| Nº de rexistro de licenza de exportación | 04640822 |
| Ingresos anuais totais | confidencial |
| Ingresos totais por exportación | confidencial |
